重點應用領域解決方案

一、材料力學測試解決方案

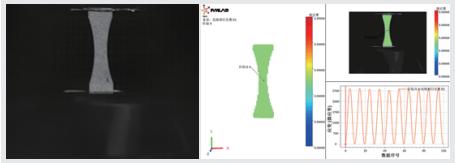

1.金屬疲勞測試

采用兩臺工業相機雙目拍攝材料周期性受力直至斷裂過程，拍攝參數：1280×1024@300fps，獲得載荷下材料應變隨時間變化的曲線，幫助客戶分析材料在疲勞試驗過程中全場應變變化規律，評估斷裂形成條件從而改善材料工藝。

?

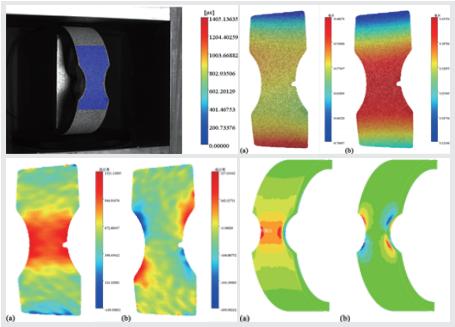

2.半圓環試件應變測量

采用兩臺工業相機雙目拍攝半圓環形試件在靜力持續加載過程，拍攝參數：4096×3000@10fps，獲得該過程全場應 變，并將實驗結果與有限元(FEA) 仿真結果進行比較，幫助客戶驗證該型試件應變場分布。

?

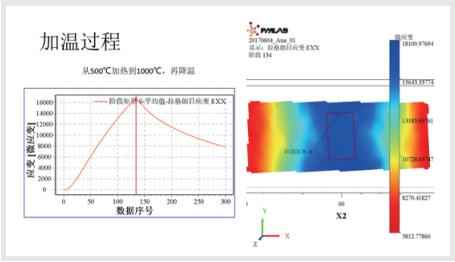

3.金屬高溫測量 錘擊振動分析

采用兩臺工業相機雙目拍攝高溫箱內材料受熱變形，拍攝參數：4096×3000@10fps，獲得材料從升溫到降溫過程中應變場變化，幫助客戶解決了高溫條件下應變測量的難題。

?

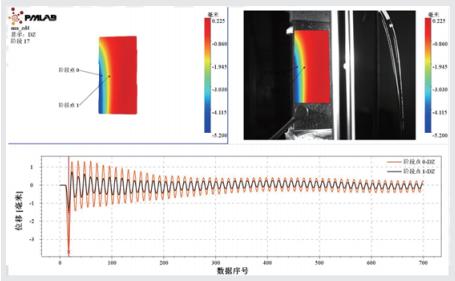

4.錘擊振動分析

采用兩臺高速相機雙目拍攝錘擊齒形帶瞬間，拍攝參數：1920×1080@3000fps,分析離面方向的阻尼振動，進一步 獲得材料的振動模態，幫助客戶改良材料結構和材料的抗震研究。

?

二、土木工程解決方案

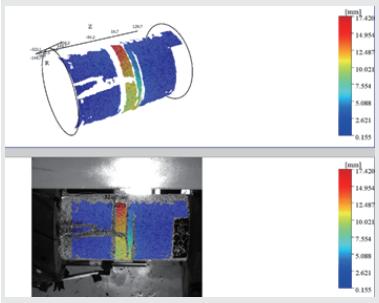

1.混凝土圓柱破壞位移測量

采用兩臺高速相機雙目拍攝圓柱混泥土表面，拍攝參數：1280×1024@13500fps，獲得圓柱表面的三維形貌和位移場分布，分析裂紋寬度變化規律。

?

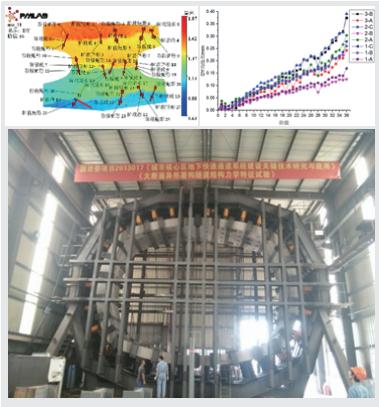

2.盾構機裂紋觀測

采用兩臺工業相機雙目拍攝盾構機表面，相機參數：2448×2048@2fps，測試連續加載過程中盾構試件待觀測區域全場及已存在的左右側裂紋附近的應變場情況，協助客戶分析加載過程中可能出現的新的裂紋并改善盾構機結構。

?

三、航空航天解決方案

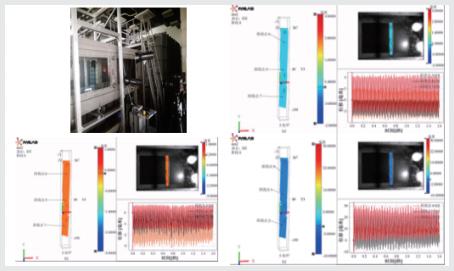

1.風洞風載下機翼振動位移測量 ?

采用兩臺高速相機雙目拍攝風動內風載下機翼振顫情況，拍攝參數：2320×1720@500fps，獲得機翼三維位移場、應變場以及振動頻率，為客戶進一步的振動模態分析提供數據支撐。

?

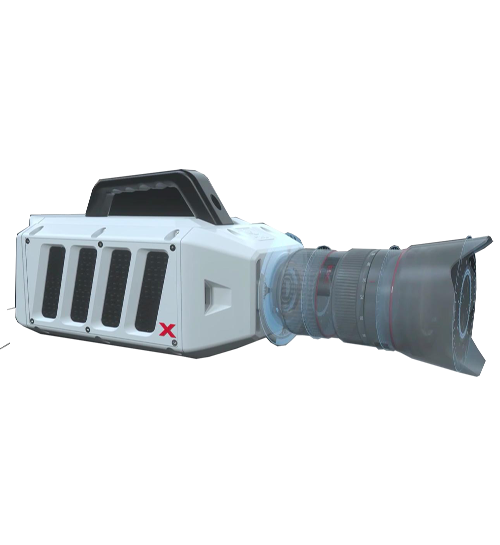

產品參數

一、RDIC-2D標準型

1.?相機像素：最高1600萬像素

2.?相機幀率：≤100fps

3.?相機臺數：1臺

4.?應變測量精度：20με

5.?應變測量范圍：0.005%-2000%

6.?位移測量精度：0.01像素

7.?測量范圍：顯微視場-10m2

8.?實時計算：支持

9.?多相機同步采集：支持

10.?控制系統：標準型

11.?Mark點類型：圓點/棋盤格

12.?標定板類型：鋁合金(可升級為陶瓷)

13.?速度加速度測量：支持

14.?典型配置：4096*3000@30fps

二、RDIC-2D高速型

1.?相機像素：最高500萬像素

2.?相機幀率：96fps-100萬fps

3.?相機臺數：1臺

4.?應變測量精度：50με

5.?應變測量范圍：0.005%-2000%

6.?位移測量精度：0.01像素

7.?測量范圍：顯微視場-10m2

8.?實時計算：不支持

9.?多相機同步采集：支持

10.?控制系統：高速型

11.?Mark點類型：圓點/棋盤格

12.?標定板類型：鋁合金(可升級為陶瓷)

13.?速度加速度測量：支持

14.?典型配置：1920*1080@2800fps、2320*1720@500fps、1280*1024@13600fps

三、RDIC-3D標準型

1.?相機像素：最高1600萬像素

2.?相機幀率：≤100fps

3.?相機臺數：2臺

4.?應變測量精度：20με

5.?應變測量范圍：0.005%-2000%

6.?位移測量精度：0.01像素

7.?測量范圍：顯微視場-10m2

8.?實時計算：支持

9.?多相機同步采集：支持

10.?控制系統：標準型

11.?Mark點類型：圓點/棋盤格

12.?標定板類型：鋁合金（可升級為陶瓷）

13.?速度加速度測量：支持

14.?典型配置：4096*3000@30fps

四、RDIC-3D高速型

1.?相機像素：最高500萬像素

2.?相機幀率：96fps-100萬fps

3.?相機臺數：2臺

4.?應變測量精度：50με

5.?應變測量范圍：0.005%-2000%

6.?位移測量精度：0.01像素

7.?測量范圍：顯微視場-10m2

8.?實時計算：不支持

9.?多相機同步采集：支持

10.?控制系統：高速型

11.?Mark點類型：圓點/棋盤格

12.?標定板類型：鋁合金(可升級為陶瓷)

13.?速度加速度測量：支持

14.?典型配置：1920*1080@2800fps、2320*1720@500fps、1280*1024@13600fps
